cara setting TP-LINK W5210G sebagai Access Point [lengkap+1]

[Lengkap+1] Cara Setting TP-LINK W5210G sebagai Access Point

Pada 5 Oktober 2016, ane dapat tugas untuk setting Tp-Link W5210g untuk dijadikan access point, sumber internetnya berasal dari indihom*

Topologi

IndiHom* -> Tp-Link -> Client2 Wifi

Gambar Tp-Link

tp link w5210g

Persiapan Awal

Setting IP laptop menjadi 192.168.1.100 dan subnet mask 255.255.255.0, kenapa , karena secara default ip dari tplink adalah 192.168.1.254 dan subnet mask 255.255.255.0 sehingga kedua device berada dalam 1 segmen jaringan, sehingga bisa saling berhubungan ( reply to ping).

Catatan : Ip indihom* secara default adalah 192.168.1.1

Konfigurasi Device


Tp link ini memerlukan arus listrik berasal dari POE (Power Over Ethernet), sehingga kita bisa memisahkan antara colokan listrik dengan tp link ini hingga 100 meter, karena jarak maksimal POE ini bisa menyuplai arus listrik sejauh 100 meter.

Pada adaptor tp link terdapat 1 colokan DC untuk dihubungkan ke listrik, 1 ethernet untuk dihubungan ke tplink, 1 ethernet lagi untuk dihubungkan ke laptop atau sumber internet ( modem indihom* dan juga switch hub yang punya koneksi internet).

Hubungkan colokkan DC ke listrik, ethernet POE ( kabel warna abu-abu) ke tp-link dan ethernet LAN (kabel warna kuning) ke laptop.

Setting Konfigurasi Tp-Link

Pada laptop buka browser, kemudian ketikkan 192.168.1.254 pada address bar, maka akan muncul halaman seperti ini :

Klik login, dan sesuaikan dengan gambar di atas,

Setelah tombol Login diklik, akan muncul halaman utama TP link, pilih menu Operaion Mode > Pilih AP (lihat gambar di bawah ini)

Kemudian pilih menu Network dan isikan gateway dengan ip dari indihom* yaitu 192.168.1.1

Kemudian, klik menu Wireless, isi SSID dengan keinginan hati :) he he , SSID ini nantinya akan menjadi nama sinyal yang akan dikeluarkan oleh tp link ini.

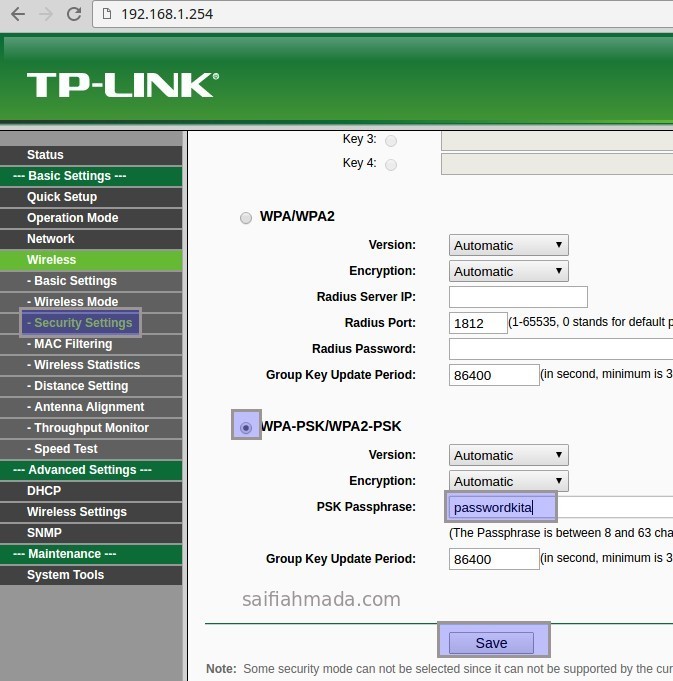

Pada menu security setting, pilih methode security password, silakan pilih, atau disamakan dengan settingan berikut ini :
password untuk SSID tadi adalah sesuai dengan yang kita isikan pada kolom isian pada gambar di atas.

Selanjutnya klik menud DHCP, sesuaikan dengan gambar di atas,


Setelah tombol save diklik maka ada peringatan untuk mereebot tp link.

Cara mereebotnya adalah (lihat gambar di bawah ini)

Langkah Terakhir Setelah Konfigurasi Tp Link

Cabut kabel ethernet dari laptop, kemudian pindahkan ke modem indihom* atau juga ke switch hub yang mempunyai sumber internet.

Kabel kuning yang tadinya di laptop, sekarang pindahkan ke modem indihom* (seperti pada gambar di atas).

Nah, sampai langkah ini harusnya, Access Point sudah aktif dan sudah mengeluarkan sinyal internet :)

Semua lampu indikatornya nyala, menandakan tplink nya sehat dan sudah bisa menyalurkan sinyal.

Merubah Password Tp Link

Supaya lebih aman, kita ubah password untuk akses Tplink, yang mana password defaultnya adalah admin dan usernamenya adalah admin.


Selesai broooo, sudah jam 23.05 ini, saatnya istirohat dulu ya, semoga bermanfaat.

Salam blogger :)
